在CAD云图中创建点对象。用于绘制辅助标注点、特征点及标注点等。

执行方式

（1）单击菜单栏“绘图→点”。如图：

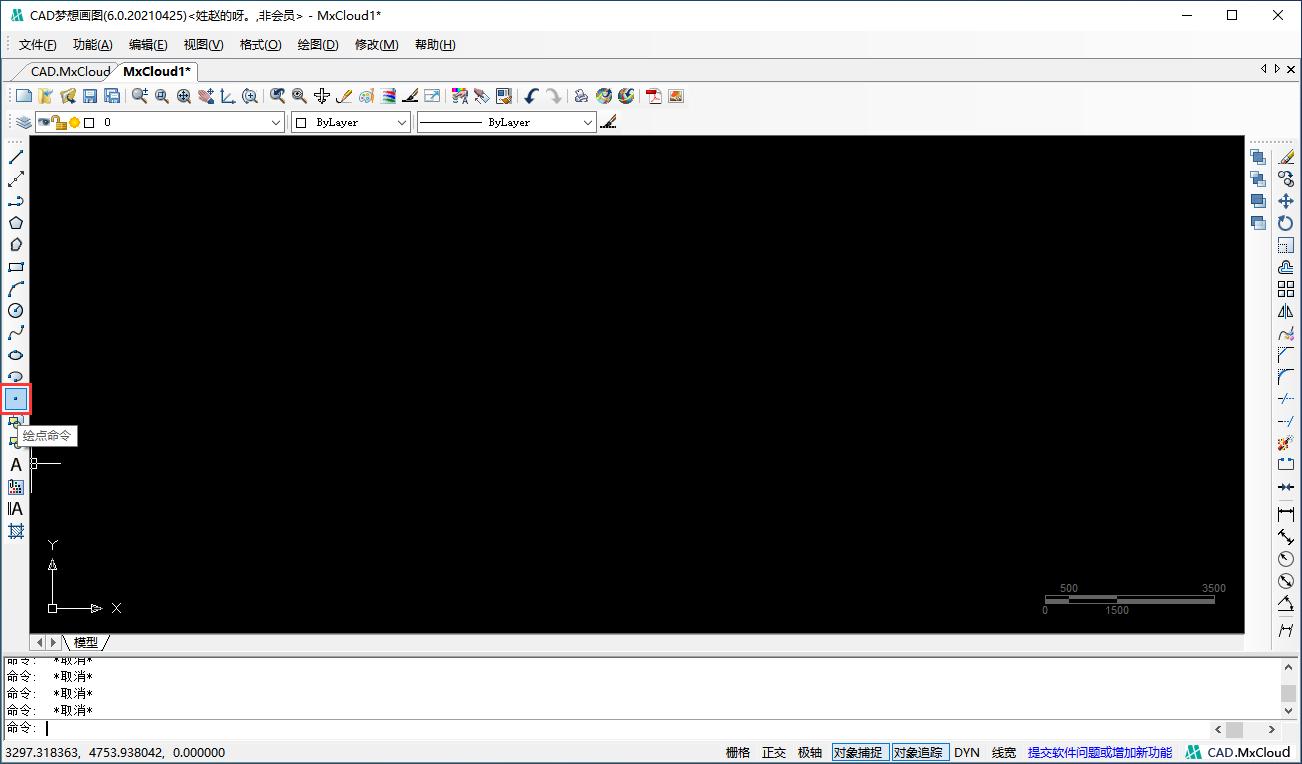

（2）单击绘图工具栏“绘点命令”按钮。如图：

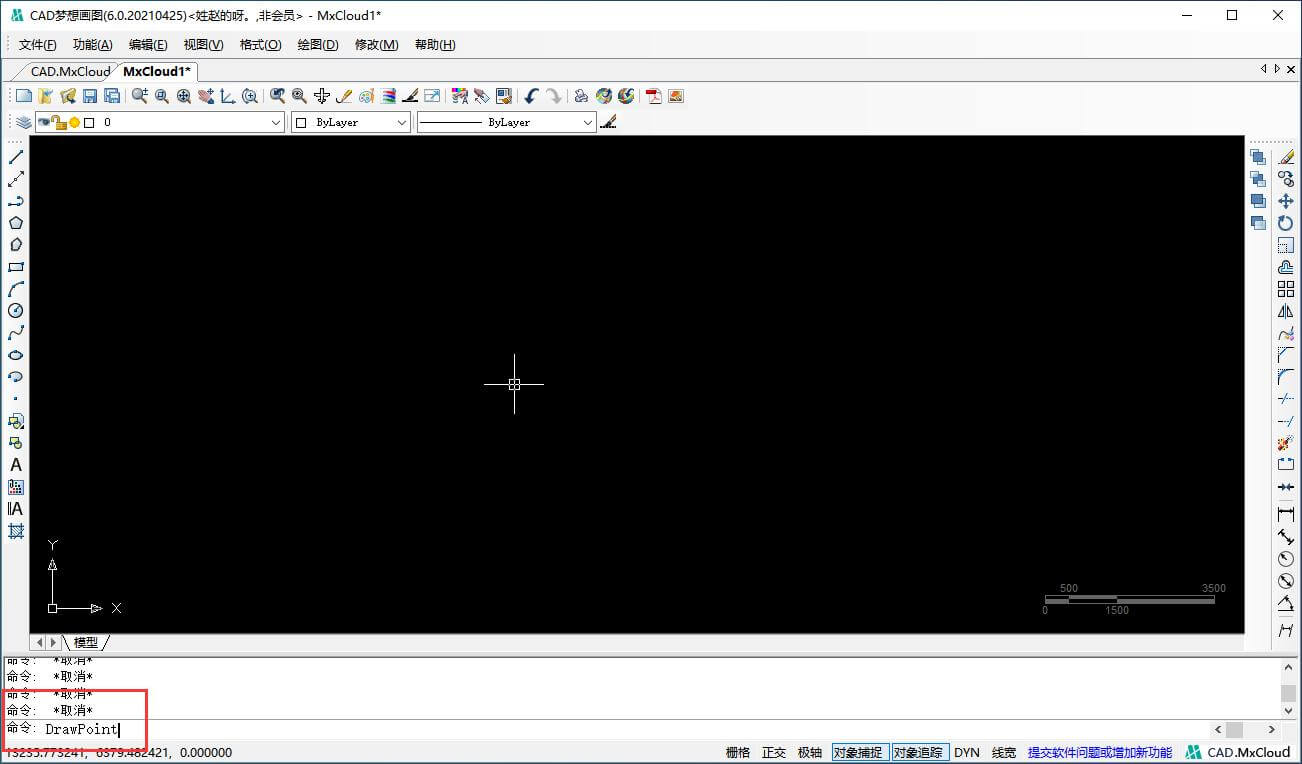

（3）在左下角命令行中输入“DrawPoint”按enter键。如图：

操作步骤

执行命令之后，命令行会显示以下信息：

选项说明

（1）通过菜单栏方式操作时，会出现一个如图所示“点的子菜单”对话框。

（2）可以按下状态栏中的“对象捕捉”按钮，设置点捕捉模式，有利于用户单击点。

（3）点在图形中的表示样式一共有20种。可以通过“点样式”命令来设置。

1-1.点样式

设置点在在线CAD图形中的表示形式。

执行方式

（1）单击菜单栏“格式→点样式”。如图：

（2）在左下角命令行中输入“Mx_ddptype”按enter键。如图：

执行命令之后，命令行会显示以下信息：

页面会出现如图所示“点样式”对话框。

选项说明

（1）点显示图像：指定用于显示点对象的图像，通过选择图标来更改点样式。

（2）点大小：设定点的显示大小。

（3）相当屏幕设置大小：按屏幕尺寸的百分比设定点的显示大小。当进行缩放时，点的显示大小并不改变。

（4）按绝对单位设置大小：按“点大小”下指定的实际单位设定点显示的大小。进行缩放时，显示的点大小随之改变。

注：在同一图层中，点的样式时必须是统一的，不能出现不同的点。

1-2.定数等分

在CAD梦想画图中沿着CAD所选的对象放置标记，标记会平均地将对象分割成指定的分割数。可以分割线、弧或多段线。

执行方式

（1）单击菜单栏“绘图→点→定数等分”。如图：

（2）在左下角命令行中输入“DIVIDE”按enter键。如图：

操作步骤

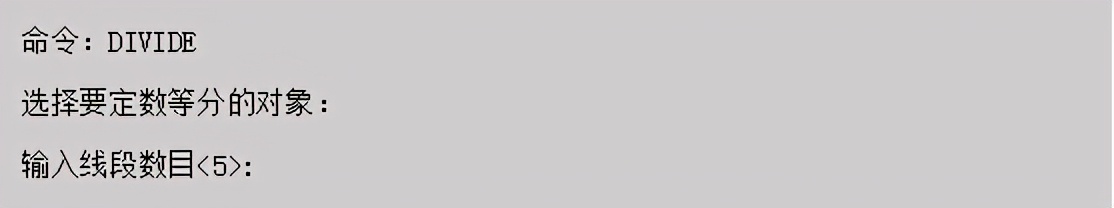

执行命令之后，命令行会显示以下信息：

选项说明

（1）等分数目范围为2-32767

（2）在等分点处，按当前点样式设置画出等分点。

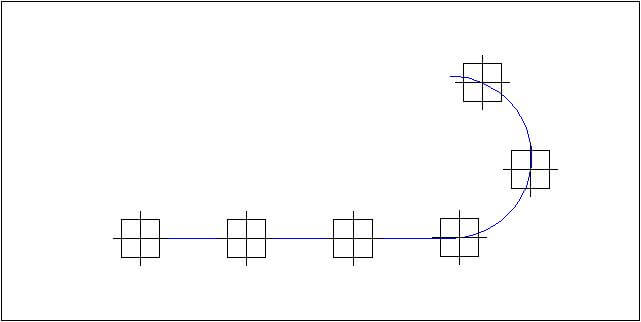

如图所示为绘制定数等分的图形。

1-3.定距等分

沿着CAD所选对象的边长或周长，以指点的间隔距离放置标记。可以分割线、弧或多线段。无法用这个命令分割射线和构造线。

执行方式

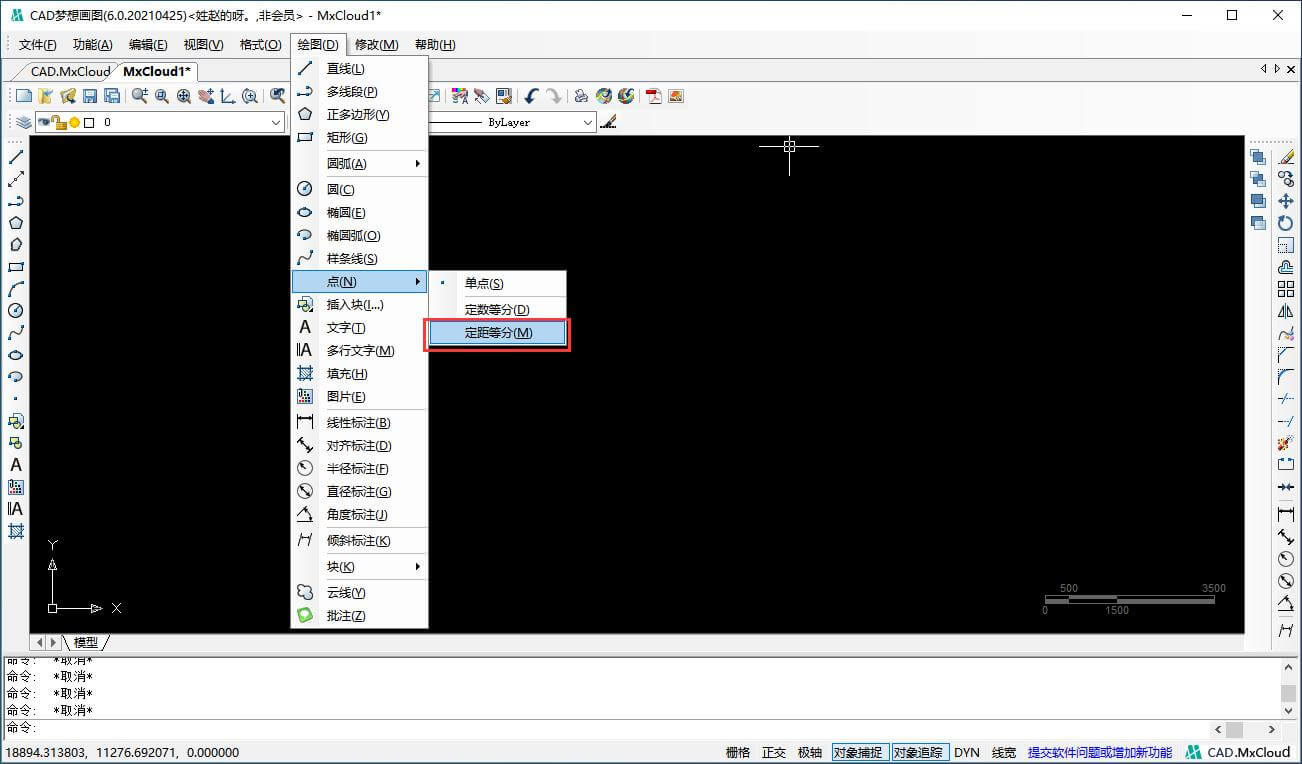

（1）单击菜单栏“绘图→定距等分”。如图：

（2）在左下角命令行中输入“measure”按enter键。如图：

操作步骤

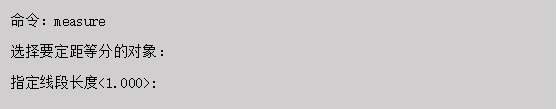

执行命令之后，命令行会出现以下信息：

选项说明

（1）设置的起点一般是指定点的绘制起点。

（2）在等分点处，按当前点样式设置画出等分点。

（3）最后一个等分的长度不一定等于指定分段长度。

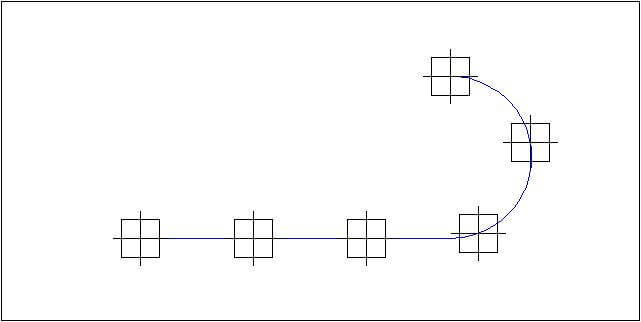

如图所示为绘制定距等分的图形。
